opis produktu

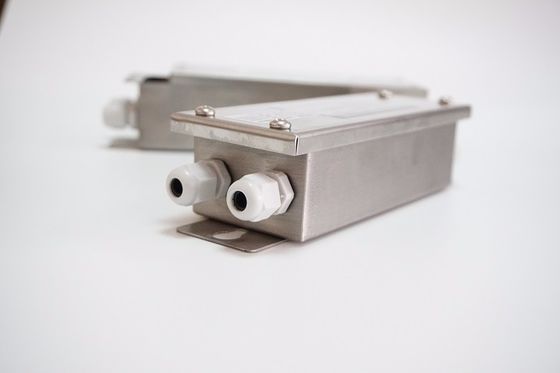

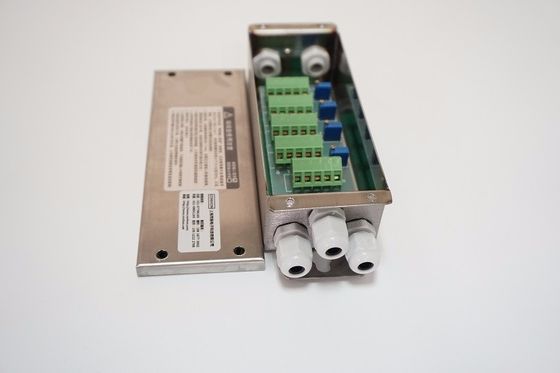

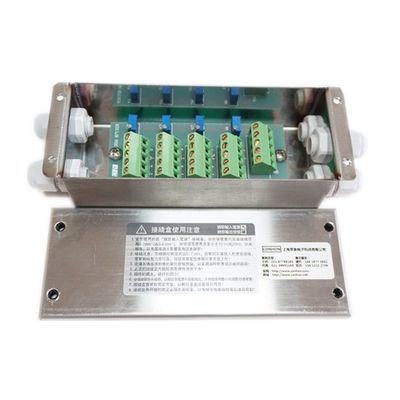

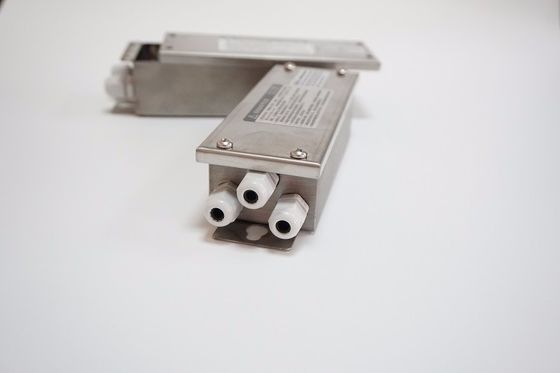

CONHON CHJXH-5XX skrzynka przyłączeniowa ogniwa obciążnikowego z tworzywa sztucznego ze stali nierdzewnej, pięć otworów, cztery przewody
System czteroprzewodowy z pięcioma otworami
Plastikowa wodoodporna uszczelniona konstrukcja skorupy
Z 5 plastikowymi wodoodpornymi przegubami PG7
Opcjonalne złącze plastikowe lub metalowe o wyższym poziomie ochrony
Industrial Design Doskonałe połączenie tradycji i nowoczesności
Doskonałe wykonanie produktu, zaawansowana technologia, doskonały design np. Krawędzi
Wersja PCB jest spawana z elementami ochronnymi, aby zapobiec przepięciom i wyładowaniom indukcyjnym
Potrafi skutecznie zapobiegać uszkodzeniom czujników i przyrządów przez indukowane wyładowania atmosferyczne i sygnały przepięciowe
Obudowa ze stali nierdzewnej, uszczelnione złącze, trwałe, dobre uszczelnienie
Wymiary: 180 mm × 60 mm × 48 mm
Rozmiar instalacji: 2-1 mm
Rozmiar środka otworu montażowego: 150 ~ 155 mm
Do małych wag platformowych, elektronicznych wag platformowych, lejów dozujących, wag do wózków widłowych itp.
Użyj metody i punktów uwagi skrzynki połączeniowej wagi elektronicznej:
1.Podłączenie czujnika wagowego i skrzynki połączeniowej
Przeprowadź kabel czujnika wagowego przez platformę wagową do skrzynki połączeniowej przez uszczelnione złącze i wprowadź każdy przewód rdzenia do skrzynki połączeniowej.Zainstalować różne kolorowe etykiety na kablach czterożyłowych lub sześciożyłowych lub mierzyć dodatnie i ujemne sygnały wzbudzenia zasilania dodatnie i ujemne sygnały po pomiarze Podłączyć do odpowiedniego zacisku w puszce przyłączeniowej i związać pozostały kabel czujnika plastikową opaską kablową
2. Połączenie między skrzynką przyłączową a terminalem wagowym
Jeden koniec specjalnego ekranowanego kabla wchodzi do przewodu rdzenia w skrzynce przyłączowej przez uszczelnione złącze i jest podłączony do odpowiedniego zacisku w skrzynce przyłączowej.Drugi koniec jest przyspawany do specjalnego wtyku odpowiadającego terminalowi wagowemu poprzez metalową rurkę w celu wprowadzenia terminala wagowego do gniazda
Należy zwrócić uwagę na trzy kwestie:
za.Po podłączeniu przewodów wejściowych i wyjściowych w puszce należy je dokręcić, szczelnie uszczelnić, a złącza nałożyć na środek osuszający, aby zapobiec zawilgoceniu.
b.W przypadku różnych ogniw obciążnikowych należy rozróżnić wejście, sprzężenie zwrotne i wyjście zgodnie z różnymi skalami kolorów.
do.W przypadku różnych terminali wagowych stosowane jest inne gniazdo wyświetlacza wagowego w postaci wtyczki, a inna metoda podłączenia.Nie popełnij błędu
3. Uziemienie systemu
Uziemienie elektronicznego systemu ważenia jest bardzo ważne.Chroni bezpieczeństwo osobiste oraz zapewnia stabilność i niezawodność systemu.Nie należy lekceważyć środków uziemienia systemu.Ogólny elektroniczny system ważenia ma dwa punkty masy.Połączyć wagę ze słupkiem uziemiającym za pomocą jednego lub kilku kabli uziemiających
